Устройство для защиты людей от землетрясений

Изобретение относится к пассивным средствам безопасности людей, находящихся в жилых или служебных помещениях при землетрясениях, превышающих по интенсивности расчетную прочность здания.

Жесткий модуль представляет из себя сборно-разборное укрытие для семьи из нескольких человек на случай разрушительного землетрясения. Патент РК № 5704 от 15.01.98, автор Старков С.А.

Устанавливается в квартире многоэтажного кирпичного здания или здания, выполненного из сборных железобетонных конструкций.  Эта конструкция поможет жителям Алматы сделать безопасной часть своей квартиры, дома, чтобы быстро укрыться во время землетрясения.
Безопасная зона при землетрясении в квартире обеспечит людям защиту от падающих плит перекрытия, элементов конструкций зданий, сбережет людей при падении на нижние этажи при обрушении здания и даст возможность продержаться в завале до прихода спасателей.
В самом укрытии создан запас самых необходимых вещей, воды для обеспечения элементарных условий для выживания в завалах на несколько суток.
Подобные конструкции, адаптированные под необходимые условия и оформленные в соответствующем стиле, дизайне, могут быть размещены в офисах, школах, домах. В детских садах это могут быть красивые игровые домики, а детей нетрудно научить при ощутимых толчках и по команде воспитателя быстро прятаться в них. Это значительно быстрее и надежнее, чем организовать вывод маленьких детей на улицу.

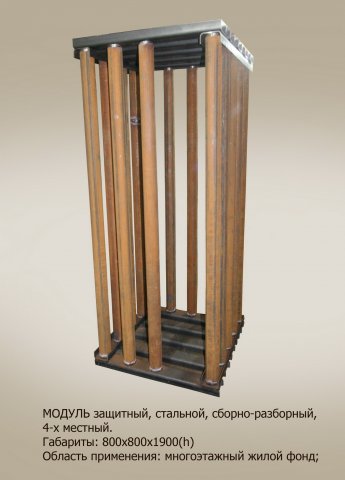

Жесткий модуль для защиты при землетрясениях
Жесткий модуль для защиты при землетрясениях 2
Жесткий модуль для защиты при землетрясениях 3
Из статьи  на сайте VOX POPULI
Ссылка на источник
Землетрясение в Алматы: помоги себе сам

Не желая полагаться на теоретическую сейсмоустойчивость своих домов, некоторые алматинцы предпочитают пользоваться средствами индивидуальной защиты. Изобретатель и директор ТОО "Научный испытательный центр" Сергей Старков установил в своем доме уникальный бункер:

– На самом деле это вовсе не бункер, а жесткий модуль. Лет семь назад я задумался над тем, как в случае землетрясения можно защитить свою семью. Исследуя этот вопрос, я наталкивался на различные варианты защитных конструкций, но все они были достаточно громоздки. Я сам спроектировал спасательное сооружение, которое можно вмонтировать в обычный шкаф. На спасение своей жизни у человека в среднем есть 20–30 секунд. За это время можно успеть укрыться в подобном убежище.

Землетрясение в Алматы: помоги себе сам

Кандидат технических наук Сергей Старков еще в советское время работал на оборонном предприятии, занимающемся испытанием военной техники в условиях высокогорья и жаркого пустынного климата, три года трудился в ДЧС Алматы в должности главного специалиста Центра подготовки и обучения:

– Я пошел туда работать, чтобы понять, почему городские власти не обращают внимания на конструктивные идеи по обеспечению безопасности в случае землетрясения. Я пытался предложить устройство для изолирования разлива бензина на заправках и ядовитого газа на производствах. Кроме того, пробивал идею создания мобильных спасательных отрядов для доставки спецтехники и вывоза пострадавших на базе гусеничных тягачей. Такие вездеходы могли бы оперативно пробиться через завалы. Один из патентов был на систему спасения людей в здании. Это специальные надувные мешки, работающие по типу домкратов и в случае сильных толчков заполняющие объем комнаты, предотвращая тем самым падение обломков на голову. Однако через какое-то время я понял, что перед всеми этими предложениями стоит непробиваемая стена непонимания, ограниченности средств и нежелания что-либо менять. Тогда и решил сделать что-то для личной безопасности.

Землетрясение в Алматы: помоги себе сам

Потолок и пол "шкафа" Старкова состоит из жестких спаянных стальных конструкций толщиной 4 мм. В них ввернуты металлические трубы. Такое сооружение должно выдержать нагрузку в 60 тонн. Шкаф прикручен болтами к стене, и в случае провала пола останется висеть на ней. Изнутри "бункер" обтянут двумя сетками: наружная защищает людей от осколков, внутренняя распределяет их вес и смягчает удары. При размерах 80x80 см и высоте 180 см в нем могут свободно поместиться три взрослых человека.

Землетрясение в Алматы: помоги себе сам

– Стоимость такого модуля составит 1350 долларов. Несколько человек уже просили меня установить у них дома подобное сооружение. При необходимости можно увеличить его размер и вместительность, главное – соблюсти вес, который может выдержать межэтажное перекрытие. В Израиле, к примеру, подобные конструкции устанавливают в школах.

В изобретенном Старковым убежище есть все, что нужно для выживания в течение 5–6 дней. Здесь выделено место для 13 литров воды, запаса сухарей и гречки, теплой одежды, утеплительного материала, рации для связи и нескольких фонарей.

– На случай, если провалится пол и понадобится спускаться вниз, я оставил здесь веревку, – говорит Старков.

Землетрясение в Алматы: помоги себе сам

О начале землетрясения семью изобретателя должен предупредить датчик землетрясений. Он подает громкий звуковой сигнал при первых толчках при землетрясении магнитудой выше 3–4 баллов.

– Это Quake Alarm – американское изобретение. В интернет-магазинах его можно приобрести за 4000 тенге, и прибор стоит того. При землетрясениях лишние секунды могут спасти жизнь.

Землетрясение в Алматы: помоги себе сам

Сергей Александрович также советует всем иметь дома тревожный чемоданчик. В нем должна быть аптечка, фонари, охотничьи спички, огниво, фильтр для воды, средства обезараживания, складной нож, радиоприемник, копии документов, средства индивидуальной защиты (газовые баллончики, электрошокеры), нитки и иголки, дождевик, небольшой запас еды в виде консервов или шоколадок:

– Это минимальный набор. Такой годится для того, чтобы всегда носить его с собой на работу. Домашний тревожный чемоданчик может включать в себя также топорик, котелок, специальные инструменты, спальник, одежду. Когда произойдет землетрясение, спасатели смогут прийти на помощь выжившим только спустя несколько дней, и город может оказаться во власти мародеров.

Контанктный номер +7 701 768 7864
